基本知识普及:E-mark,全称为:Electronically Marked Cable: 封装有E-Marker芯片的USB Type-C有源电缆,DFP和UFP利用PD协议可以读取该电缆的属性:电源传输能力,数据传输能力,ID等信息,所有全功能的Type-C电缆都应该封装有E-Marker(日常操作中,我们将3A以上电流线缆要求必须带有E-mark芯片).

点击查阅:Type-C 技术参数图解发布



最近由于华为被特疯子封杀,满屏都是芯片,今天我们搞Type c数据线的也聊聊这看起来高大上的芯片,芯片一直是个神奇的东西,表面上看是电脑、笔记本、智能手机改变了世界,其实,真正改变世界的硬件内核是芯片,芯片相关的技术才是科技界最实用、最浪漫的基础技术,也正因如此,谁掌握了芯片基础技术,谁就能立于不败之地,分分钟攫取高额的利润,随着5G的深入,未来你会看到物联网、云端、人工智能(AI)等全新应用如雨后春笋般涌现,客户为提升资讯传输速度及满足配套的音视频转换传输,对于高速传输芯片解决方案需求节节攀升,不仅USB、HDMI、DP、SIPI、MIPI及PCIE等传输规格不断往上升级,甚至一再挑战物理极限,凸显高速传输芯片在影音串流及资讯流爆炸成长的世代,已成为各家客户设计终端新品的重要考量.目前业界的芯片主要分为台系,美系,中国制造系,其它系,按照各位行业前辈的使用状况,小编整理芯片产商给各位,各位也可以根据自己公司使用的状况给予留言建议,给行业朋友一些好的建议.




E-Marker芯片的使用场景

USBType-C规范定义了各类USB Type-C线缆:


1

  • 全功能的USB Type-C线缆:一种支持USB 2.0和USB3.1数据传输的USB Type-C到Type-C类型的线缆

  • USB 2.0 Type-C线缆: 两端带有USB2.0 Type-C公头的USB 2.0 Type-C线缆,适用于USB2.0

  • 固定式Type-C线缆:一端带有全功能的USB Type-C公头或USB2.0 Type-C公头的固定式Type-C线缆(CaptiveCable)


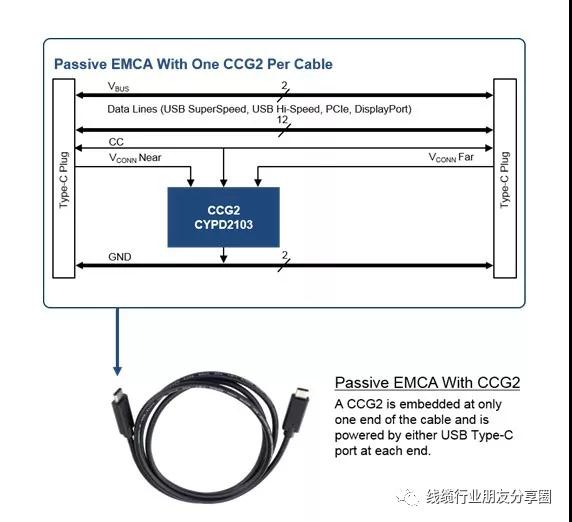

下图列出了需要带E-Marker芯片的线缆类型:


顺便说一下,在PD3.0规范中删除了FSK的通讯方式。原先在PD2.0规范定义的USB Type-C公头连接USB Type-A或者USB Type-B用到E-Marker的场景不再存在。

USB2.0 5A线缆的Type-C公头PCB设计要点

带E-Marker芯片的USB2.0出线可以分为三类,总共六根线:


2

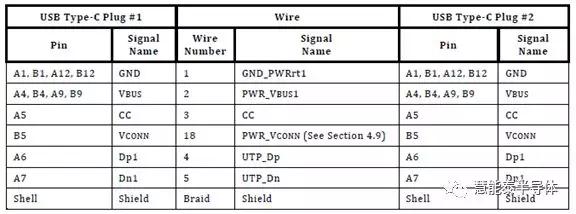

  • USB2.0数据线D+/D-

  • Type-C通讯线CC和VCONN

  • 电源及地,传输5A电流


有些线缆不传输USB2.0的数据,只要传输5A电流即可。这样的线缆的出线只要VBUS、GND、CC和VCONN共4根线即可.


USB2.0, 5A的Type-C公头PCB设计要点:


3

  • 采用普通的FR4材质的PCB材料即可,建议采用四层PCB,满足5A电流传输等级。内层的第二层和第三层分别走VBUS和GND。

  •  根据公头的规格,PCB厚度及公差满足设计要求

  • Top层出线,E-Marker芯片及阻容器件均放在Bottom底层。E-Marker芯片尽量选择尺寸、管间距大的封装E-Marker芯片,如2mm x 2mm DFN-6L封装。

  •  建议采用公板设计,也就是带E-Marker端和不带E-Marker端采用同一套PCB设计,根据BOM进行选焊。

  • D+/D-走线考虑阻抗匹配,平行、等长走线。

  • 控制PCB的长度和宽度,推荐尺寸为8.4mmx 6mm


USB3.1线缆的Type-C公头PCB设计要点

带E-Marker芯片的USB3.1出线可以分为三类,总共16线:


4

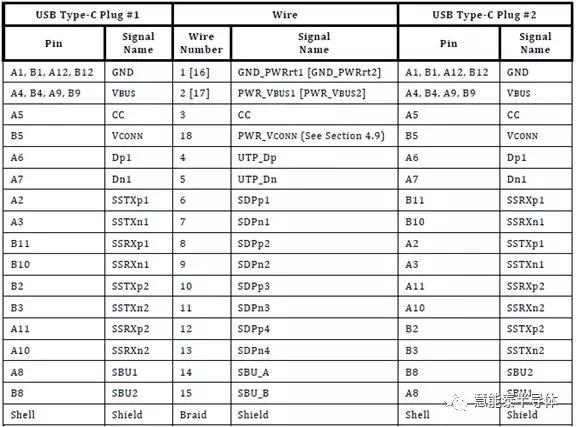

  • USB3.1的高速数据线TX1+/TX1-,RX1+/RX1-,TX2+/TX2-,RX2+/RX2-

  • USB2.0数据线D+/D-

  • Type-C通讯线CC和VCONN

  • 边带信号SBU1/SBU2

  • 电源及地


USB3.1线缆分同轴线和双绞线两种,双绞线的实际出线数量至少是16根,同轴线在双绞线的基础上,需要增加4根左右的GND出线,用于实现同轴线的屏蔽.


USB3.1数据标准采用的高速率已经进入到微波领域,通过连接器和线缆传输如此高的速率必须考虑通道的不连续性引起的失真,为了将失真程度保持在一个可控的水平,标准规定了线缆和连接器对的阻抗和回波损耗等指标。在测试项目上也包含了Impedance(特性阻抗)、Propagation Delay(传输延迟)、PropagationSkew(传输时滞)、Attenuation(衰减)、Crosstalk(串音)等测试项目

USB3.1的Type-C公头PCB设计要点:


5

  • 选用高频、高性能的PCB板材,建议采用六层PCB。少数厂家可以用4层PCB达到10GHz认证要求。建议内层的第二层和第五层分别走GND,GND,VBUS和GND。

  • 根据公头的规格,PCB厚度及公差满足设计要求。

  • E-Marker芯片及阻容器件均放在Bottom底层。E-Marker芯片尽量选择尺寸、管间距大的封装E-Marker芯片,如2mm x 2mm DFN-6L封装。

  • 建议采用公板设计,也就是带E-Marker端和不带E-Marker端采用同一套PCB设计,根据BOM进行选焊。

  • 高速信号线的走线要非常小心,走线考虑阻抗匹配,平行、等长走线,充分考虑防串扰。尽量少打过孔。建议差分阻抗85Ohm+-5Ohm。

  • D+/D-走线考虑阻抗匹配,平行、等长走线。

  • 控制PCB的长度和宽度。

  • 需要设计线夹位置,固定接线,方便加工


使用E-mark第一原则:如果您希望通过USB TYPE-C接口来提供超过5V的电压,或者是超过3A的电流,那么一定需要TYPE-C接口芯片去实现USB PD协议.


使用E-mark第二原则:如果您的设备使用5V电压,并且不超过3A的电流。那就要看设备本身的供电特性和数据传输特性,如果设备本身只往外供电,或者只接受对方供电,并且供电角色与数据传输角色为默认搭配(即供电方为HOST,用电方为Slave或者device),那么你不需要TYPE-C芯片.


使用E-mark第三原则:这两个原则是用来判断设备上是否需要TYPE-C芯片,另外一点很受关注的C-C传输线上是否需要用到E-MARKER芯片,这个判断标准是,使用过程中,电流是否会超过3A?如果不超过,则可以不需要, A to C, B to C的线,则看是否需要实现Battery Charging协议,如果要实现,则可以使用LDR6013,带来的好处是,既能够实现充电,又能够传输数据,避免某些不遵守Battery Charging协议的适配器无法给苹果设备充电的问题








第一、用电方及Device这端,用两个5.1K下拉电阻,分别连接到C口母座的CC1和CC2上。如果需要判别插入方向,则用一个比较器,对两个电阻上的电压进行比较(如果是有处理器的系统,则可以用ADC去判断),比较结果即为方向.

第二、供电方或者说HOST这端(供电电压为5V)。用两个10K的上拉电阻分别对C口母座的CC1和CC2进行上拉。如果需要判别插入方向的,则用一个比较器,对两个电阻上的电压进行比较(如果是有处理器的系统,则可以用ADC去判断),比较结果即为方向.

第三、如果要过USB-IF认证,那么,除了那种在适配器上直接伸出来不可拔除的USB公头输出线之之外,其他DFP应用都乖乖的加上USB TYPE-C芯片,如果不需要认证,看着办吧,同样都能够用的情况下,市场会决定一切的.


目前,看得到的必须要用TYPE-C芯片的应用,包括:笔记本电脑,手机,平板,移动电源,支持高压快充的适配器.


以上仅供参考,特别是总线上5V冲突的部分,我之所以敢推荐不用芯片,那是因为即使用了,也很难避免不冲突,特别是两个DRP,两个TRY.SRC设备相连,并且外围存在干扰的情况下。在Type-C时代,所有的设计,都必须要应对总线上的VBUS电压冲突的情况。既然都必须防冲突,那自然就可以不用了.
