弹簧在模具中主要作用是提供压料力、复位脱料力的弹性元器件。目前模具中使用的提供弹性的元器件有“矩形弹簧”“优力胶（聚氨酯）”“氮气弹簧”等。其选择原则主要是根据其使用寿命及模具成本进行考虑。

在模具设计中弹簧的种类选择依据是成本，那弹簧的长度、数量又应该通过什么来进行计算呢？其依据如何？

弹簧种类及使用

模具中弹簧的选择需要根据其压缩量、模具结构类型来进行判断，根据不同的弹性元器件不同的特性进行选择。

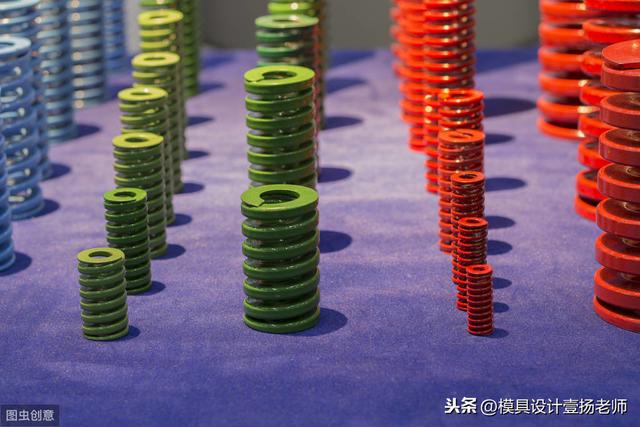

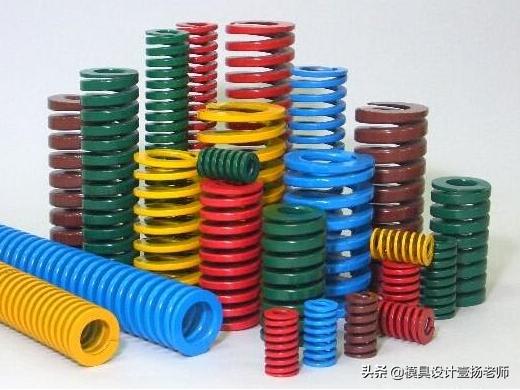

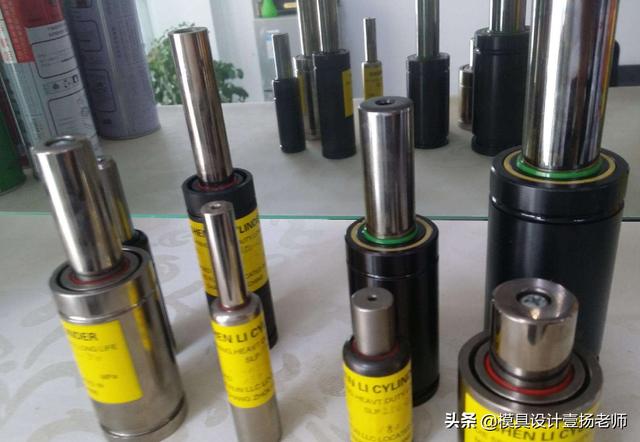

比如成型模、单冲模中的弹簧一般使用矩形弹簧中的棕色弹簧足够，因为矩形弹簧通过颜色来进行区分力大小（五种：黄、蓝、红、绿、棕）。氮气弹簧非常贵一般不用，而优力胶使用在弹簧箱结构或拉伸模、整形模等廉价模具中。

在模具的弹簧中还有一种非常另类“线簧”。其力比较小，但是压缩量非常大，使用灵活，对于模具中比较小力的顶杆可以使用。如果弹簧选择不当，不但会造成浪费，更主要的是容易导致产品变形、复合模不脱料等问题。

弹簧压缩量

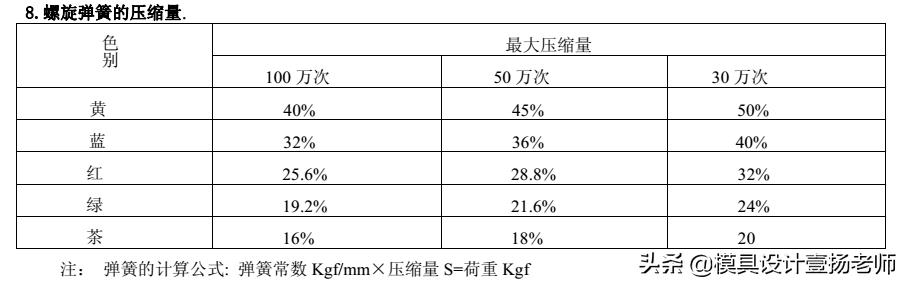

压缩量就是指弹簧自由长度减去被压缩以后长度所得到的值。对于矩形弹簧的压缩量长度有一个压缩量系数表1，下表中不难看出，压缩量越大弹性使用次数越少。

如果我们采购的弹簧并非标准类型，或者我们需要得到弹簧的极限压缩量时，可以通过测量弹簧的自由长度，然后将弹簧放入台虎钳中进行增压直到不能再压缩为止，然后再进行测量长度，通过自由长度减去压缩后的长度得到极限压缩量。

例：弹簧自由长度100，压缩后的极限值是75，那弹簧的极限压缩量就是25。而其压缩系数就等于25%。

弹簧长度计算

弹簧的长度计算是通过其压缩量来得到。比如：选择棕色弹簧，如果使用寿命为30万次，那弹簧的压缩量就不能超过弹簧自由长度的20%。

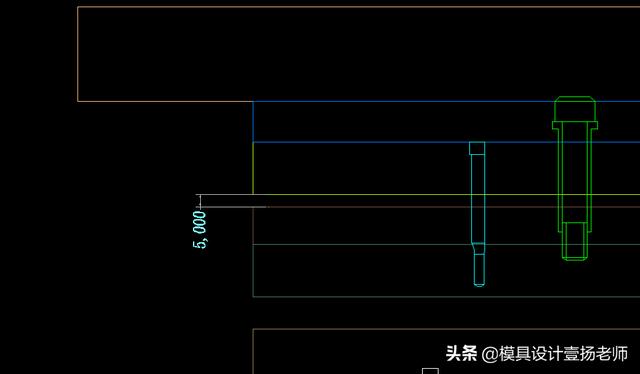

例：如上图模具脱料行程为5mm，弹簧选择的是棕色弹簧，而使用寿命不能低于50万次更换。那应该选择多长的弹簧呢？

弹簧长度L=（5+2）/0.18=38.8889mm，由于弹簧没有小数，所以最低弹簧长度为40mm，再根据其上模夹板、垫板的厚度确定具体长度（不低于40即可满足要求）。

虽然看似计算弹簧压缩量、弹簧长度非常简单，但是实际使用设计过程中会有很多变数，尤其是在选择弹簧种类、弹簧排布上需要特别注意。
