模具如何有效防止模具跳废料?方法已经教给你了

五金模具设计朝阳 2019-09-28 15:49:10

更多精彩资料尽在模具设计教程 小编会继续努力 争取让每一个学设计的朋友学到想学的东西 大家的每一次点赞,每一次评论,每一次转发。都是我创作的动力。期待你的加入!

今天我们来说下“如何防止跳废料”。喜欢小编文章的朋友可以点个“关注”哦!小编会一直更新这方面的文章,你们每一次的点赞、转发都是我写作的动力。

有果必有因,首先我们来说下为什么会频繁的跳废料

1、在冲压产品时冲公与废料之间产生真空,当冲公上升时将废料带到模面

2、因为冲压油的原因,废料粘在了冲公端面带到模面上

3、废料和凹模壁的摩擦力不够克服冲公的影响而使废料跳出凹模






什么时候要防止跳废料

1、料厚薄的弹性材料和铝片冲裁

2、客户特别要求,对国外客户尽量加防跳废料装置

有因必有果,我们如何防止频繁跳废料

一、排配剪口


模具如何有效防止模具跳废料?方法已经教给你了




①冲裁顺序:废料在凹模孔中能活动时,废料因为冲公的惯性和冲压油的作用废料很容易跳到模面,如图1,先冲刀口1再冲刀口2,小废料在凹模内是能够自由活动的,就很容易跳废料,所以在切边顺序上应该要先冲刀口2在冲刀口1

如图2,在有接刀口时,要先冲有工艺缺口的刀口1,再切刀口2,如果冲裁顺序相反则工艺口部分小废料容易与大废料分离,从而导致跳废料

②连续模在最后切废料的时候,因为废料一般是自由活动的形式,所以我们可以将薄料弹片在刀口上添加燕尾,作用是卡住废料以防跳到模面,对于较大的厚料可以直接使用顶针


模具如何有效防止模具跳废料?方法已经教给你了




二、冲公

1.如图6、7,加装防跳废料的顶针

2.无法加装顶针怎么办?

①圆形冲公在端面磨斜面或凸点,设计出图时可不画出,试模时根据实际情况加工,如下图3

②对规则的窄长冲公一般在冲公端面磨R凸,R与端部留有一定的平面W,图面必须表达清楚H=T,如下图4

③在冲公上打气孔,用压缩空吹废料,如下图5,细孔可用细孔放电加工


模具如何有效防止模具跳废料?方法已经教给你了




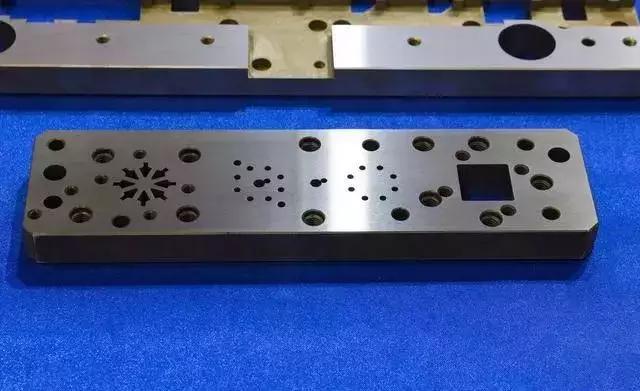

三、凹模做法

1.使用防跳废料凹模,其原理为在凹模刀口壁上有二三条线的斜槽,利用材料的挤压变形增加凹模壁的摩擦力,以防止跳废料,孔形状一般为规则的圆形方形等,需要外购订做

2.对厚片,生产时跳废料,可在凹模刀口处倒R,R=0.02-0.05,如下图8

3.可以将凹模加工成倒锥,(用光学磨床加工)以增加材料的变形,防止废料跳到模面。


模具如何有效防止模具跳废料?方法已经教给你了




四、除了以上方法之外,还可以增加冲公进入凹模的长度,或者在下模加真空泵吸废料
