线束加工入门基础篇-2023

Wire Harness :用来连接两个或更多有元器件的线材，传输电流或者信号。可以简化电子产品的装配过程，易于维修、便于升级，提高设计的灵活性。信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、接触件端接方式表贴化、模块组合化、插拔便捷化等。用于各种家电、测试仪器、设备、电脑及网络设备的内部连接.

工业用线束:主要指机柜内配带元器件的一些电子线、多芯线、排线等，多用在工业用UPS、PLC、CP、变频器、监控、空调、风能等机柜内.

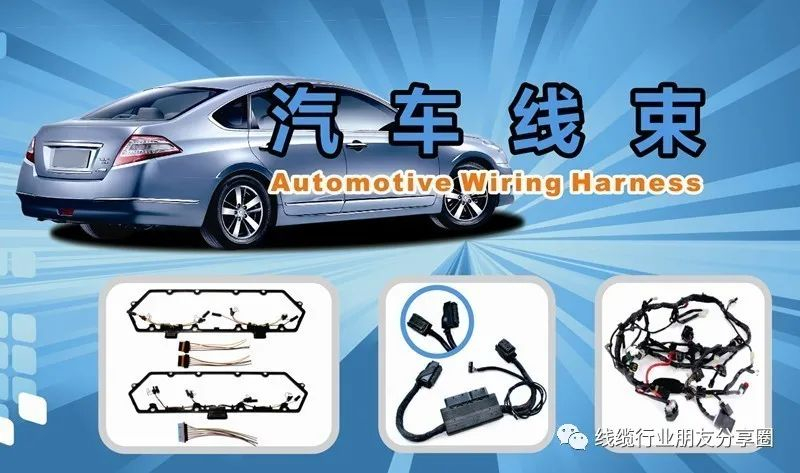

汽车线束（Automobile Wire Harness ）

汽车线束是汽车电路的网络主体，又称低压电缆。常规的汽车线束产品具耐热、耐油性、耐冷等特性；同时它富有柔软性。用于汽车内部联接，能适应高机械强度，高温环境中使用

LVDS 连接线   LVDS即低压差分信号传输线(Low Voltage Differential Signal)，是一种满足当今高性能数据传输应用的新型技术。与其它竞争技术相比，LVDS线在提供高数据速率时的功耗要小得多，采用LVDS线技术的产品数据速率可以从数百Mbps到2Gbps以上。它已经广泛应用在许多要求速度与低功耗的液晶显示屏等。

HDMI 连接线   HDMI：高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号，HDMI线可以连接于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机.

HDMI 接口定义

HDMI D Type（Micro HDMI）：

19pin ，主要应用在一些小型的移动设备上，如摄像机，无人机，机器人等，还有特殊的一端为标准的HDMI插头，一端为MicroHDMI(D type)工业型手机.

HDMI C Type(mini-HDMI)：

19pin, 缩小版的HDMIA type, 主要是用在便携式装置上， 例如DV、数码相机、便携式多媒体播放机等。现在已有SONY HDR-DR5E DV利用此规格接头作为影像输出接口

HDMI 线缆类型

Standard HDMI Cable 标准HDMI线（最高支持1080/60i）;Standard HDMI Cable with Ethernet 标准以太网HDMI线;Standard Automotive HDMI Cable 标准车用HDMI线;High Speed HDMI Cable 高速HDMI线（支持1080p、DeepColor、3D）; High Speed HDMI Cable with Ethernet 高速以太网HDMI线

随着5G技术的发展，它用的是下一代蜂窝技术，采用微波传输，速度快覆盖面大，5G下载速度高达10Gbps，未来的应用就是要用光的技术为主流、光传输的技术，开发给消费者带来最好体验的消费电子产品，随着光纤代替铜这一步的进展越来越快和越来越密集，光纤连接线在两到三年之内必定会成为连接线的主流，举例：如果你只需要一根两三米长的HDMI线，那么就没有必要选择光纤HDMI线，传统HDMI线即可，如果你需要一个超过10米的HDMI线，那么光纤HDMI线就是你的首选，只是这种长距离的光纤HDMI线使用时需要注意保护，不要大幅度叠折使用，装修预埋时也要特别小心，拐弯处需要一定弯度，不要九十度垂直叠折等，但是由于HDMI协会对于光缆的研究相对较少，故目前市场上的AOC系列HDMI线材良莠不齐。

DisplayPort

是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接连接电脑和家庭影院。从性能上讲，DisplayPort 2.0最大支持80Gb/S的传输带宽，2019-6月26日，VESA标准组织正式宣布了全新的DisplayPort 2.0数据传输标准规范，与雷电3、USB-C紧密结合，可满足8K乃至更高级别的显示输出需求。是DisplayPort 1.4 协议后首次重大更新。在此之前，DP 1.1、1.2、1.3/1.4的理论总带宽分别为10.8Gbps、21.6Gbps、32.4Gbps，但有效率都只有80％(8/10b编码)，难以满足6K、8K高分辨率和高色深、高刷新率的需求。DP 2.0将理论带宽一举提升到了80Gbps，并且采用全新的编码机制128/132b，将有效率提升至97％，实际可用高达77.4Gbps，相当于DP 1.3/1.4的整整三倍，远远超过HDMI 2.1的理论带宽48Gbps。这样一来，DP 2.0可以轻松支持8K/60Hz HDR、>8K/60Hz SDR、4K/144Hz HDR、2×5K/60Hz等输出格式，不仅能支持任何8K显示器且不需要压缩，还可以支持到30-bit色深(超过10亿色)，实现8K HDR。

DisplayPort 2.0：Thunderbolt 3，UHBR和无源数据线

数据线方面，DP 2.0其实引入了三种不同机制，每通道带宽分别设定在10Gbps、13.5Gbps、20Gbps，VESA称之为“超高比特率”(UHBR/Ultra High Bit Rate)，按照带宽分别叫做UHBR 10、UHBR 13.5、UHBR 20。

UHBR 10的原始带宽为40Gbps，有效带宽38.69Gbps，被动型铜线材即可，此前的DP 8K线材认证项目其实就包括它，也就是通过了8K认证的DP数据线就符合UHBR 10的信号完整性要求。

UHBR 13.5、UHBR 20就不一样了，原始带宽54Gbps、80Gbps，有效带宽52.22Gbps、77.37Gbps，被动线材只能用于极短距离传输，比如笔记本扩展坞，长一点就需要主动线材，也就是植入相应控制和放大芯片。

USB ,是英文Universal Serial BUS（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。

USB具有传输速度快（USB1.1是12Mbps,USB2.0是480Mbps,USB3.0是5Gbps,USB3.1是10Gbps,USB3.2是20Gbps),USB线使用方便、支持热插拔、连接灵活、独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、CableModem等，几乎所有外部设备。

USB 1.0/2.0/3.0的含义

USB 1.0/1.1

USB规格第一次是于1995年，由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等七家公司组成的USBIF（USB Implement Forum）共同提出，USBIF于1996年1月正式提出USB1.0规格，频宽为1.5Mbps.不过因为当时支持USB的周边装置少的可怜，所以主机板商不太把USB Port直接设计在主机板上.

USB 2.0

USB2.0技术规范是有由Compaq、Hewlett Packard、Intel、Lucent、Microsoft、NEC、Philips共同制定、发布的，规范把外设数据传输速度提高到了480Mbps，是USB 1.1设备的40倍！2000年制定的USB 2.0标准是真正的USB 2.0，被称为USB 2.0的高速（High-speed）版本，理论传输速度为480 Mbps.

USB 3.0

USB 3.0是最新的USB规范，该规范由英特尔等公司发起,USB3.0的最大传输带宽高达5.0Gbps（640MB/s）,USB3.0 引入全双工数据传输，5根线路中2根用来发送数据，另2根用来接收数据，还有1根是地线，也就是说，USB 3.0可以同步全速地进行读写操作.

USB Type A：该标准一般适用于个人电脑PC中，是应用于最广泛的接口标准

USB Type B：一般用于3.5寸移动硬盘、以及打印机、显示器等连接

Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等移动设备

Micro USB：微型USB接口，适用于移动设备

USB Type-C，主要特性如下：

无正反面的区分。相容过去的 USB 2.0、3. 0 与未来 USB 规格的连接规范，支援1万次的插拔，支援 3C 产品充电(如果需要用到 USB 3.1 PD所制定的大电流的功能，就有必要使用 Type C 以及特殊的线材，而原来的 Type A/B 皆无法达成)，日常大家口中所说的USB接口（Type A、B等）及未来将一统江湖的USB Type C接口等，都属于接口的物理规范，而USB2.0、USB3.0、USB3.1等，则是相关的通信协议.

USB Type-C 这是 USB 协会新制定的连接器规格，USB Type-C 因为是跟随 USB3.1 一同发表，所以很多人都误认为 USB3.1 一定要使用 USB Type-C 的线材连接，才可以达到 10Gb/s 的效能，更有人将 USB Type-C 写成 USB3.1 Type-C，这都是不正确的.

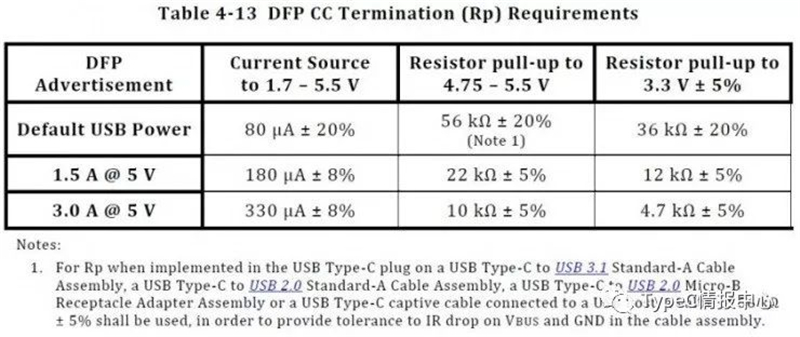

USB3.0 与 USB3.1所使用的连接线数可以是一样的，所以使用 USB3.0 的传输线是一样可以达到 10Gb/s的效能，我们来看看下图规范提供的说明：

当然速度越快对线材的品质要求也越高，当你使用 USB3.1 产品时，请尽量使用大厂所提供的线材，避免使用到品质不良的线材，造成效能无法提昇的状况，特别是一些转接类全功能的HUB类产品,USB Type-C 的连接器（连接头）同样也可以用在 USB3.0 、USB2.0 的连接传输上，目前已使用的产品众多，如手机，平板电脑等.

USB OTG

USB OTG是USB On-The-Go的缩写，是近年发展起来的技术，2001年12月18日由USBImplementers Forum公布，主要应用于各种不同的设备或移动设备间的联接，进行数据交换。特别是PDA（掌上电脑)、移动电话、消费类设备。改变如数码照相机、摄像机、打印机等设备间多种不同制式连接器，多达7种制式的存储卡间数据交换的不便。

On-The-Go，即OTG技术就是实现在没有Host的情况下，实现设备间的数据传送。例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来；也可以将数码照相机中的数据，通过OTG发送到USB接口的移动硬盘上

以太网双绞连接线有两种：一种是广泛使用的直连接线，另一种是特殊情况下使用的交叉线，如果是PC连接交换机或其他网络接口等，或是其它连接的双方地位不对等的情况下都使用直连接线，而如果连接的两台设备是对等的，例如都是两台pc机，笔记本等，就要使用交叉线了，两者的差别是线序不一致，接口是一样的。不过，随着科技的进步，网卡现基本都支持自动反转，对等设备之间用直连线也能正常通信了。交叉线的做法是：一头采用568A标准，一头采用568B标准; 平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）要求12，36双绞

极细同轴线主要用于笔记本电脑、数码相机、手机、医疗设备、SCD、监控器、工业电脑等精密仪器的内部连接线，它是一种低压差分讯号传输，为连接主板和液晶显示器起到的传输VGA信号和电源的作用，具有很好的屏蔽性，特性阻抗稳定性，及使用寿命长

柔性扁平连接线（ Flexible Flat Cable ）是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化生产线压合而成的新型数据经线，具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽（EMI）等优点;应用：产品广泛应用于各种打印头与主板之间的连接，笔记本电脑、手机、绘图仪、扫描仪、复印、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。可以任意选择导线数目及间距，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线用;常用规格：P=0.5、P=0.8、P=1.0、P=1.25、P=1.27、P=1.5、P=2.0、P=2.54等

射频同轴连接线（ RF Cable )是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。我们接触比较多的射频同轴线有两类：50Ω和75Ω的射频同轴线，与各类同轴线配套的还有射频同轴连接器，包括推入式及螺丝式装配的，具体易拆易装、寿命长、搞震性强、可靠性高等优越的性能;应用 ：广泛的应用在军用、民用微波设备和数字、移动通信设备的射频回路中

SATA Cable - SATA 连接线 (Serial Advanced Technology Attachment)的缩写，亦称串列ATA。用于主机板和大量储存装置（如硬碟光碟机）之间的数据传输。SATA的传输速度比以往更加快捷，并支援热插拔。另外SATA汇流排使用了嵌入式时讯号，具备更强的纠错能力，能对传输指令（不仅是资料）进行检查，发现错误会自动矫正，提高了资料传输的可靠性。

DC Cable 属低电压传输连接线，具有良好的灵活性，用于家电、电器等的连接，具有实用性强、方便连接等。DC线分：DC电源线、DC数据线、DC插头线、DC充电线、DC防水线等

电脑周边线(Computer Peripheral Cable) 主要包括：键盘、鼠标、网线、音频/视频线等产品。其中RGB Cable为标准视屏传输连接线，主要对红/绿/蓝三种颜色进行传输、储存、转换处理，适合模拟显示设备的应用

RCACable RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。RCA俗称莲花插座，又叫AV端子，也称AV 接口，几乎所有的电视机、影碟机类产品都有这个接口。它既可以用在音频，又可以用在普通的视频信号。RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。通常都是成对的音频接口（左右声道）（白色）和视频接口（黄色）;一分为二线，就是你可以同时用耳机和音响,没有这个线你只能用耳机和音响的其中的一个；一分为三线或三对三线连接 DVD和电视的音频线 视频线，有部分电脑带多功能端子的也可用来连接电视，或者家庭用大音箱
