华为、小米、魅族三大厂type c数据线pk,华为type c连接器使用富创科技有限公司制造的

Type-c (USB-C) 已经来袭,各种搭载Type-C的设备悄悄的走进我们生活,各大手机厂商新推出的手机均配备type-c接口,移动电源方面支持type-c的产品也不少了。type-c的好处支持最高100W 20V5A 电力通过,正反盲插,音视频充电一条线包办以及USB3.1支持能力。

最新出的旗舰机 魅族PRO6,华为P9,小米5,都配置type-c接口,接下来就对这三款原装数据线做一个横向对比吧。

器材如下:

魅族PRO6 原装数据线x1(简称魅族线);华为P9 原装数据线x1(简称华为线);小米5 原装数据线x1(简称小米线)。

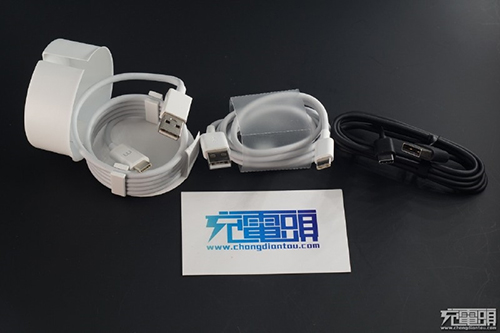

三个手机大厂的type-c线。


左起魅族,中间华为,右边小米,后面也是用这个次序排列。

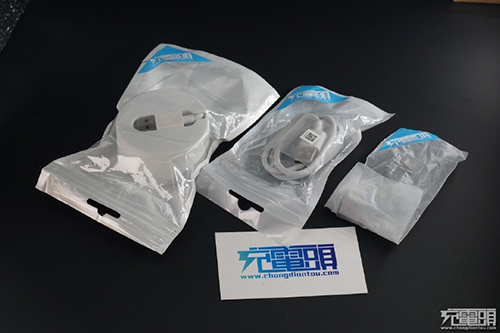

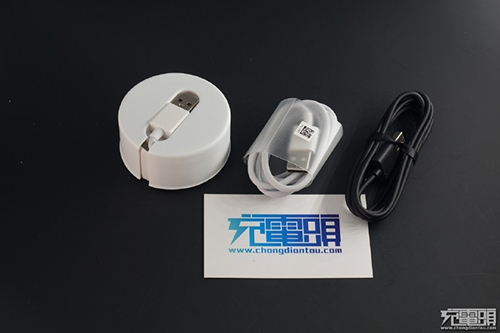

魅族线卷起来的,有两个卡子,华为线半透明胶套,小米线橡皮筋。

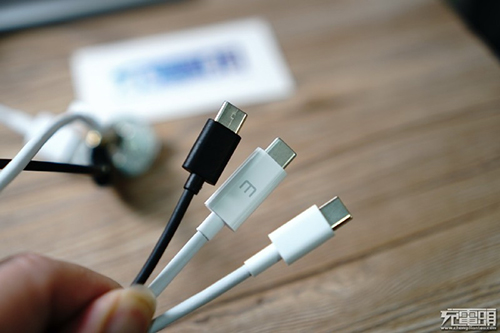

三条线的公母头。


小火锅角度可以看到里面大概触点。

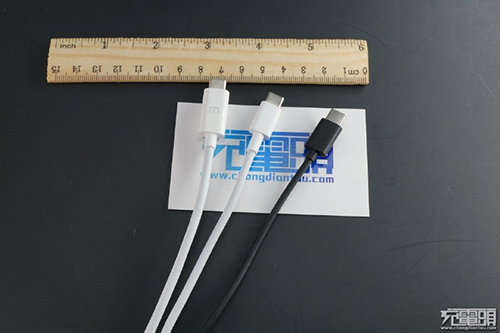

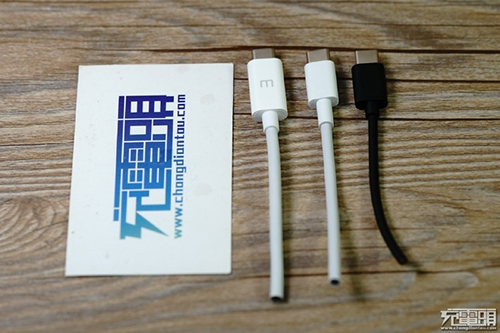

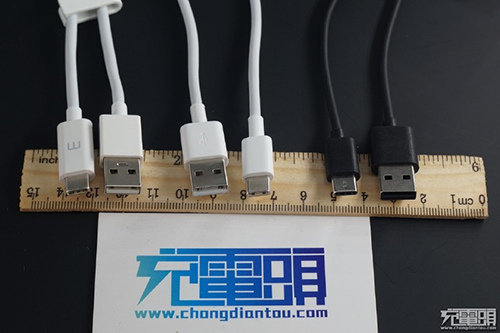

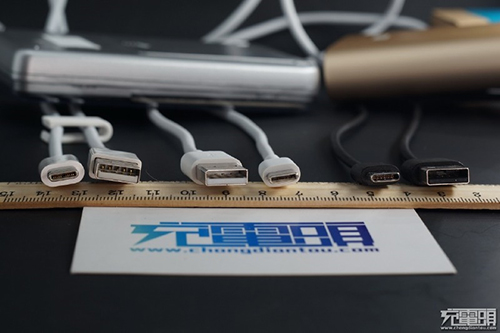

三条线放一起对比,魅族线的头子最大。

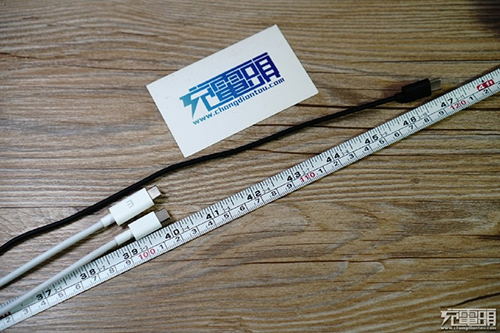

三根线的长度,魅族线跟华为线一样,都是102cm,小米最长,达到120cm。

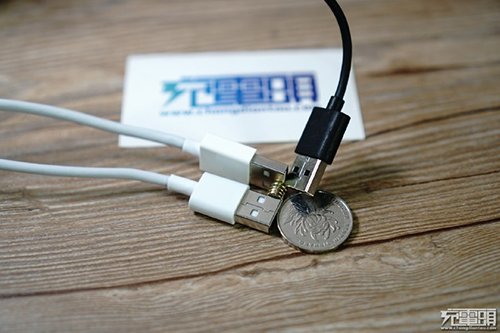

公头全部可以磁铁吸住,type-c微弱磁吸,后面的剪开看估计是不锈钢


三个线材 type-c输出口。


导电能力测试

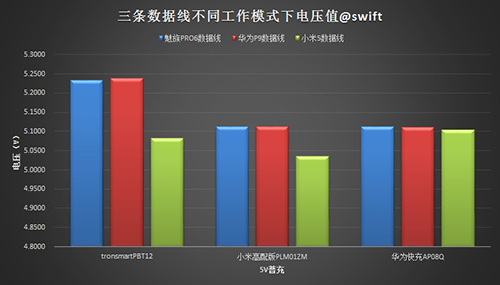

5V低压模式下电压值如下:

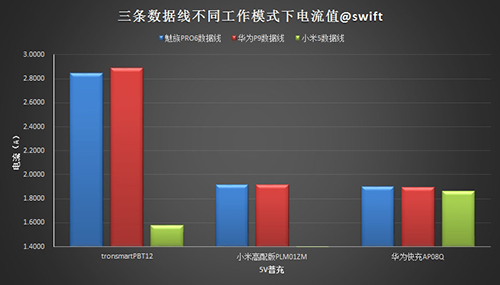

5V低压模式下电流如下:


可以看出华为线的导电能力最好。

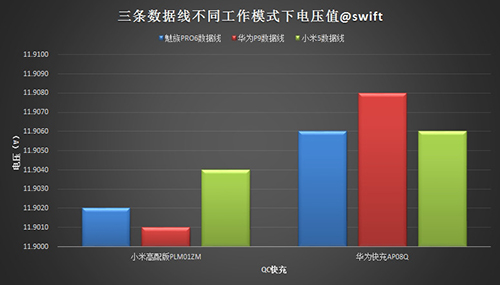

高压快充模式下电压值如下:

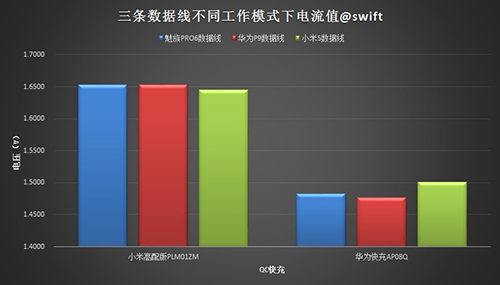

高压快充模式下电流如下:


可以看出不同数据线在为自家品牌的移动电源供电时,表现最好。

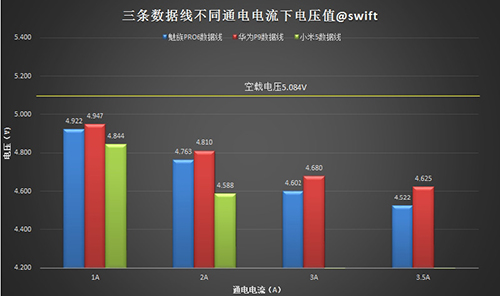

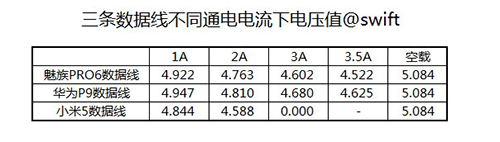

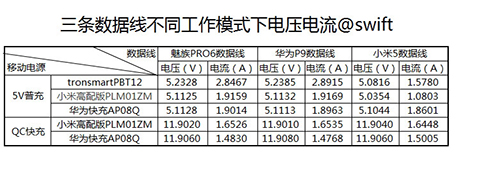

现将表格汇总如图下:


固定电流负载时,测定电压。



数据传输能力测试

测试条件:使用 ATTO Disk Benchmark 测速软件在同一台电脑上使用 4 条不同的数据线对移动硬盘进行测速,移动硬盘为 Orico USB3.0 Type C 2.5″ Hard Drive Enclosure。

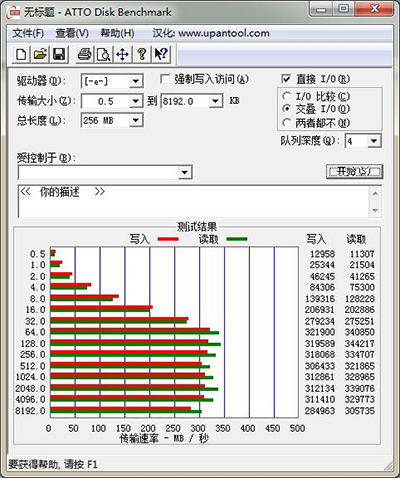

使用魅族数据线,在 USB3.0  模式下,写入/读取速度均超过了 300MB/S,充分的体现出了 USB3.0 5Gbps 接口的优势。

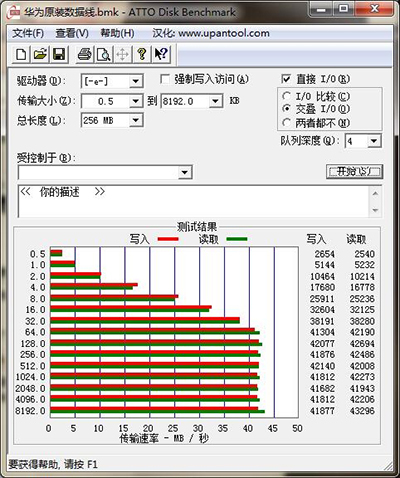

使用华为数据线,在 USB2.0 模式下,写入/读取速度均为 40MB/S 出头。


使用小米数据线,在 USB2.0 模式下,写入/读取速度均为 40MB/S 出头。

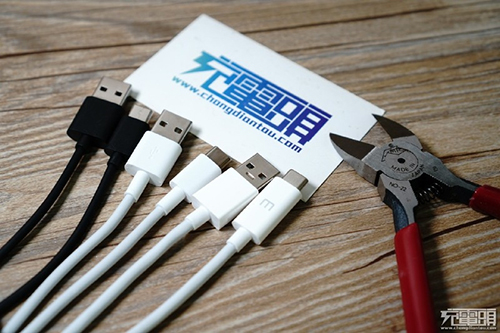

全部剪断。

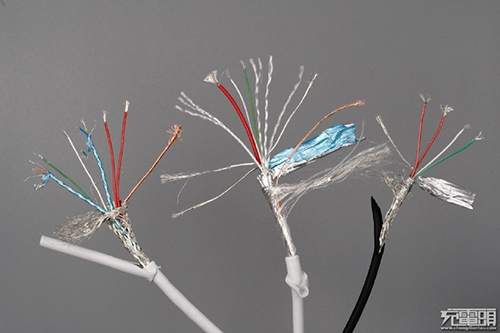

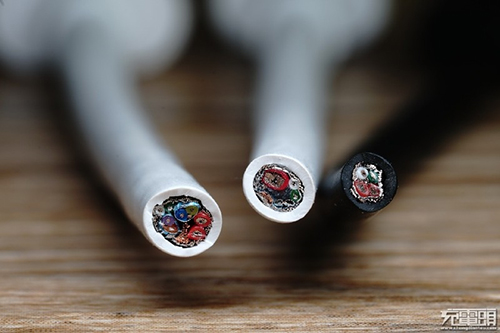

三根线横截面比较。


三条线拆完,放一起看看。



一目了然的构造。


触点部分:左起魅族,华为,小米。

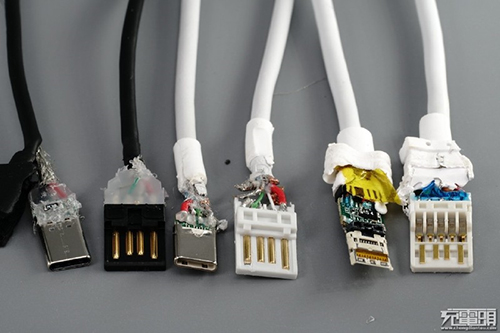

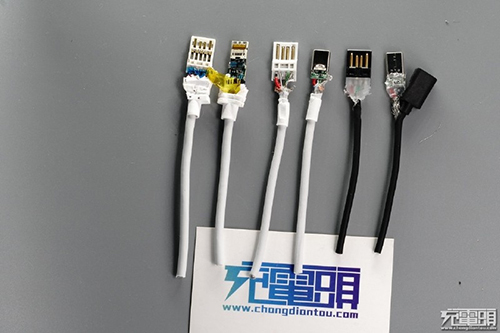

两端放一起比较。


三条线的组成部分,左起魅族、 华为 、小米。

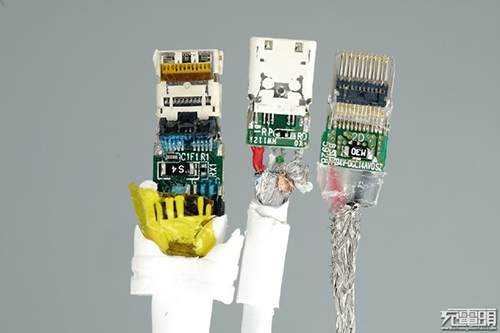

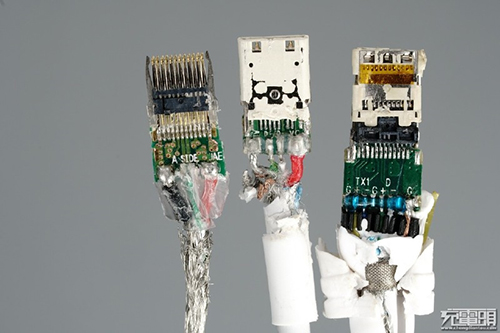

type-c端口特写。

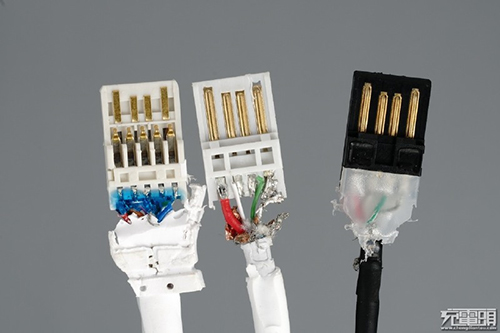

USB-A 端口特写。

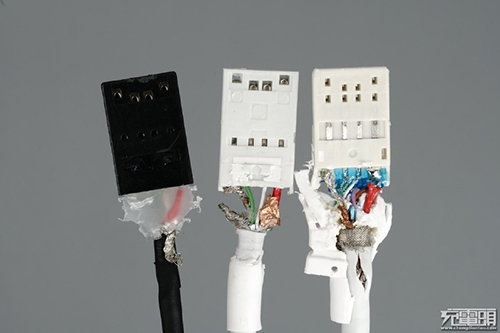

USB-A端口背面。

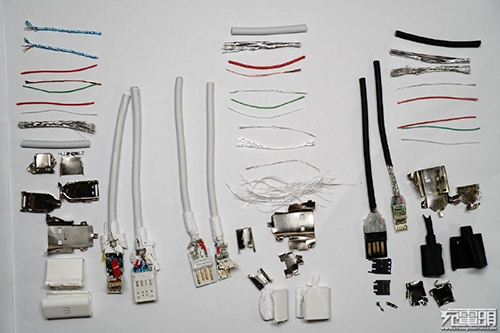

三条线所有结构图。



总结:

魅族线使用了USB3.1标准,线身柔软,数据传输能力超强;

华为线使用USB2.0标准,能过大电流,跟电流流通能力与魅族接近,但是四根线的;

小米也是USB2.0标准,头子没有多余的金属部分,用硬胶灌注,直接注塑包住两端,线身最细最硬,3A大电流无法通过,电流流通能力一般。
